Penggelek Trek Jenis Yoke

Di BMT Bearings, kami mengeluarkan Penggelek Trek Jenis Yoke tahan lama yang direka untuk sistem penghantar, rel panduan, pemacu cam, jentera automatik dan aplikasi industri tugas berat. Dibina dengan keluli galas gred tinggi, pengisaran ketepatan dan rawatan haba terkawal, penggelek trek kami memberikan prestasi larian yang stabil, mengurangkan getaran dan memanjangkan hayat perkhidmatan. Penyesuaian OEM dan bekalan pukal tersedia untuk pengedar global dan pengeluar mesin.

Hantar Pertanyaan

Penilaian: 5.0

(Kiraan Penilaian: 1)

Penerangan Produk

Dalam sistem penghantaran perindustrian, galas standard sering gagal di bawah beban hentaman berulang, geseran rel, atau gerakan sipi. Penggelek Trek Jenis Yoke Bearing BMT direka khusus untuk berfungsi dalam keadaan yang mencabar ini.

Kami mempunyai pengalaman jangka panjang membekalkan kepada pengeluar sistem penghantar, pembina peralatan automasi, pengeluar jentera pertanian dan penyepadu barisan pembungkusan.

Pelanggan biasanya menumpukan pada tiga keperluan prestasi utama:

Prestasi guling yang stabil

Hayat perkhidmatan yang panjang

Mengurangkan kekerapan penyelenggaraan

Untuk memenuhi keperluan ini, kami terus menambah baik pemilihan bahan, ketepatan pemesinan dan reka bentuk pengedap.

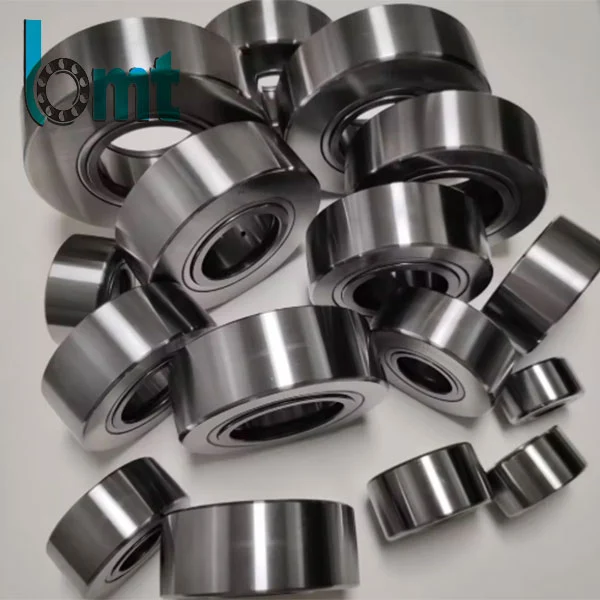

Yoke Type Track Rollers

Apa yang Membuatkan Penggelek Trek Jenis Yoke BMT Berbeza

Tidak seperti galas jejari konvensional, Penggelek Trek Jenis Yoke direka untuk sentuhan terus dengan trek, rel atau permukaan sesondol.

Ini memerlukan cincin luar untuk menahan:

Sentuhan permukaan berterusan

Pemuatan kejutan berulang

Pasukan pemandu arah sisi

Habuk dan persekitaran yang tercemar

Untuk memastikan ketahanan, kami memohon:

Keluli galas krom karbon tinggi (GCr15)

Rawatan haba ketepatan untuk kestabilan kekerasan

Struktur cincin luar yang diperkukuh

Teknologi pengisaran bunyi rendah

Elemen gelek dalaman beban tinggi

Cincin luar yang diperkukuh dengan ketara meningkatkan ketahanan terhadap ubah bentuk di bawah keadaan beban berat, terutamanya dalam sistem pengendalian mula-henti.

Parameter Teknikal

		Penggelek Trek Jenis Yoke: LR serise
	Dimensi (mm)				Penilaian beban asas
Jawatan	D	d	C	rmin.	dyn. Cr w KN	stat. Cor w KN
LR50/5 NPPU	17	5	7	0.2	1.69	0.94
LR50/6 NPPU	19	6	9	0.3	2.7	1.37
LR50/7 NPPU	22	7	10	0.3	3.3	1.7
LR50/8 NPPU	24	8	11	0.3	4.3	2.39
LR5000 KDD	28	10	12	0.3	4.75	2.85
LR5000 KDDU	28	10	12	0.3	4.75	2.85
LR5000 NPP	28	10	12	0.3	4.75	2.85
LR5000 NPPU	28	10	12	0.3	4.75	2.85
LR5001 KDD	30	12	12	0.3	5.1	3.1
LR5001 KDDU	30	12	12	0.3	5.1	3.1
LR5001 NPP	30	12	12	0.3	5.1	3.1
LR5001 NPPU	30	12	12	0.3	5.1	3.1
LR5200 KDD	32	10	14	0.6	6.8	4.1
LR5200 KDDU	32	10	14	0.6	6.8	4.1
LR5200 NPP	32	10	14	0.6	6.8	4.1
LR5200 NPPU	32	10	14	0.6	6.8	4.1
LR5002 KDD	35	15	13	0.3	6.5	4.15
LR5002 KDDU	35	15	13	0.3	6.5	4.15
LR5002 NPP	35	15	13	0.3	6.5	4.15
LR5002 NPPU	35	15	13	0.3	6.5	4.15
LR5201 KDD	35	12	15.9	0.6	8.7	5.2
LR5201 KDDU	35	12	15.9	0.6	8.7	5.2
LR5201 NPP	35	12	15.9	0.6	8.7	5.2
LR5201 NPPU	35	12	15.9	0.6	8.7	5.2
LR5003 KDD	40	17	14	0.3	7.8	5.3
LR5003 KDDU	40	17	14	0.3	7.8	5.3
LR5003 NPP	40	17	14	0.3	7.8	5.3
LR5003 NPPU	40	17	14	0.3	7.8	5.3
LR5202 KDD	40	15	15.9	0.6	10	6.3
LR5202 KDDU	40	15	15.9	0.6	10	6.3
LR5202 NPP	40	15	15.9	0.6	10	6.3
LR5202 NPPU	40	15	15.9	0.6	10	6.3
LR5004 KDD	47	20	16	0.6	11.7	7.7
LR5004 KDDU	47	20	16	0.6	11.7	7.7
LR5004 NPPD	47	20	16	0.6	11.7	7.7
LR5004 NPPU	47	20	16	0.6	11.7	7.7
LR5203 KDD	47	17	17.5	0.6	12.8	8.4
LR5203 KDDU	47	17	17.5	0.6	12.8	8.4
LR5203 NPP	47	17	17.5	0.6	12.8	8.4
LR5203 NPPU	47	17	17.5	0.6	12.8	8.4
LR5005 KDD	52	25	16	0.6	11.8	8.2
LR5005 KDDU	52	25	16	0.6	11.8	8.2
LR5005 NPP	52	25	16	0.6	11.8	8.2
LR5005 NPPU	52	25	16	0.6	11.8	8.2
LR5204 KDD	52	20	20.6	1	16.1	10.7
LR5204 KDDU	52	20	20.6	1	16.1	10.7
LR5204 NPP	52	20	20.6	1	16.1	10.7
LR5204 NPPU	52	20	20.6	1	16.1	10.7
LR5303 KDD	52	17	22.2	1	17.5	11.3
LR5303 KDDU	52	17	22.2	1	17.5	11.3
LR5303 NPP	52	17	22.2	1	17.5	11.3
LR5303 NPPU	52	17	22.2	1	17.5	11.3
LR5006 KDD	62	30	19	1	16.1	11.9
LR5006 KDDU	62	30	19	1	16.1	11.9
LR5006 NPP	62	30	19	1	16.1	11.9
LR5006 NPPU	62	30	19	1	16.1	11.9
LR5205 KDD	62	25	20.6	1	18.8	13.2
LR5205 KDDU	62	25	20.6	1	18.8	13.2
LR5205 NPP	62	25	20.6	1	18.8	13.2
LR5205 NPPU	62	25	20.6	1	18.8	13.2
LR5304 KDD	62	20	22.2	1.1	21.5	14.8
LR5304 KDDU	62	20	22.2	1.1	21.5	14.8
LR5304 NPP	62	20	22.2	1.1	21.5	14.8
LR5304 NPPU	62	20	22.2	1.1	21.5	14.8
LR5007 KDD	68	35	20	1	17.8	13.3
LR5007 KDDU	68	35	20	1	17.8	13.3
LR5007 NPP	68	35	20	1	17.8	13.3
LR5007 NPPU	68	35	20	1	17.8	13.3
LR5206 KDD	72	30	23.8	1	25	18
LR5206 KDDU	72	30	23.8	1	25	18
LR5206 NPP	72	30	23.8	1	25	18
LR5206 NPPU	72	30	23.8	1	25	18
LR5305 KDD	72	25	25.4	1.1	28	19.9
LR5305 KDDU	72	25	25.4	1.1	28	19.9
LR5305 NPP	72	25	25.4	1.1	28	19.9
LR5305 NPPU	72	25	25.4	1.1	28	19.9
LR5207 KDD	80	35	27	1.1	31	22.8
LR5207 KDDU	80	35	27	1.1	31	22.8
LR5207 NPP	80	35	27	1.1	31	22.8
LR5207 NPPU	80	35	27	1.1	31	22.8
LR5306 KDD	80	30	30.2	1.1	35.5	25.5
LR5306 KDDU	80	30	30.2	1.1	35.5	25.5
LR5306 NPP	80	30	30.2	1.1	35.5	25.5
LR5306 NPPU	80	30	30.2	1.1	35.5	25.5
LR5208 KDD	85	40	30.2	1.1	35	26
LR5208 KDDU	85	40	30.2	1.1	35	26
LR5208 NPP	85	40	30.2	1.1	35	26
LR5208 NPPU	85	40	30.2	1.1	35	26
LR5307 KDD	90	35	34.9	1.5	44	32.5
LR5307 KDDU	90	35	34.9	1.5	44	32.5
LR5307 NPP	90	35	34.9	1.5	44	32.5
LR5307 NPPU	90	35	34.9	1.5	44	32.5
LR5308 KDD	100	40	36.5	1.5	54	40.5
LR5308 KDDU	100	40	36.5	1.5	54	40.5
LR5308 NPP	100	40	36.5	1.5	54	40.5
LR5308 NPPU	100	40	36.5	1.5	54	40.5

Penggelek Trek Jenis Yoke:
NATV, NATR
	Saiz (mm)
model	d	d2	D	B	C
NATV 5 PP	5	12	16	12	11
NATR 5 PP	5	12	16	12	11
NATV 6 PP	6	14	19	12	11
NATR 6 PP	6	14	19	12	11
NATV 8 PP	8	19	24	15	14
NATR 8 PP	8	19	24	15	14
NATV 10 PP	10	23	30	15	14
NATR 10 PP	10	23	30	15	14
NATV 12 PP	12	25	32	15	14
NATR 12 PP	12	25	32	15	14
NATV 15 PP	15	27	35	19	18
NATR 15 PP	15	27	35	19	18
NATV 17 PP	17	32	40	21	20
NATR 17 PP	17	32	40	21	20
NATV 20 PP	20	37	47	25	24
NATR 20 PP	20	37	47	25	24
NATV 25 PP	25	42	52	25	24
NATR 25 PP	25	42	52	25	24
NATV 30 PP	30	51	62	29	28
NATR 30 PP	30	51	62	29	28
NATV 35 PP	35	58	72	29	28
NATR 35 PP	35	58	72	29	28
NATV 40 PP	40	66	80	32	30
NATR 40 PP	40	66	80	32	30
NATV 45 PP	45	72	85	32	30
NATR 45 PP	45	72	85	32	30
NATV 50 PP	50	76	90	32	30
NATR 50 PP	50	76	90	32	30

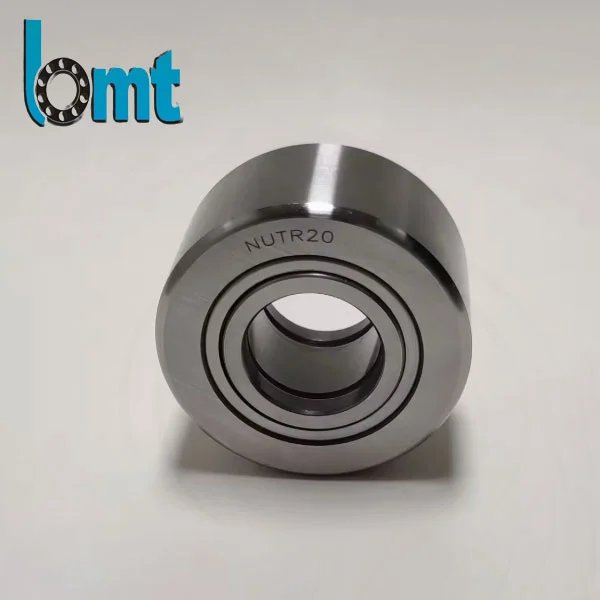

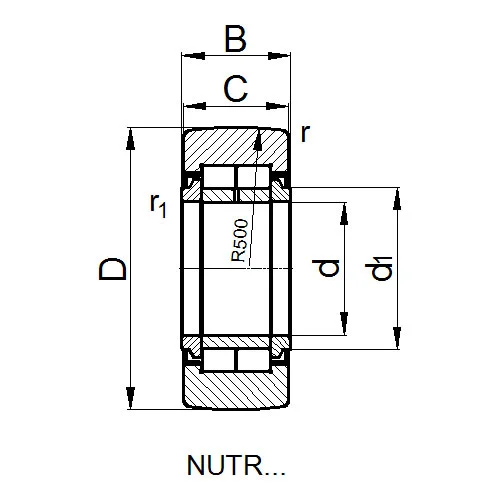

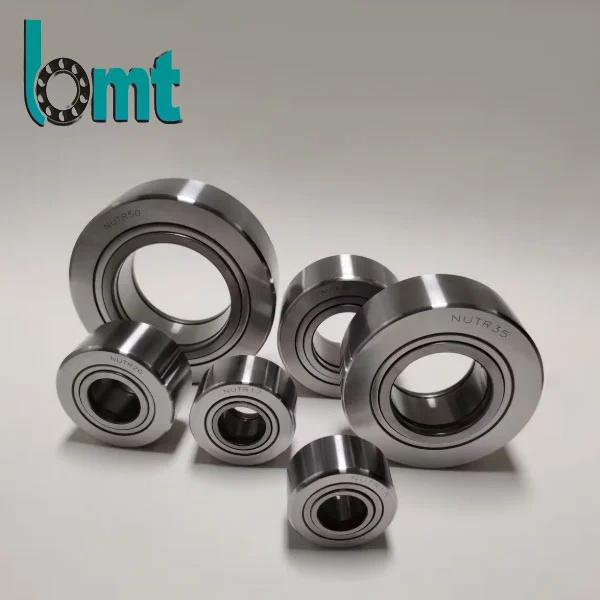

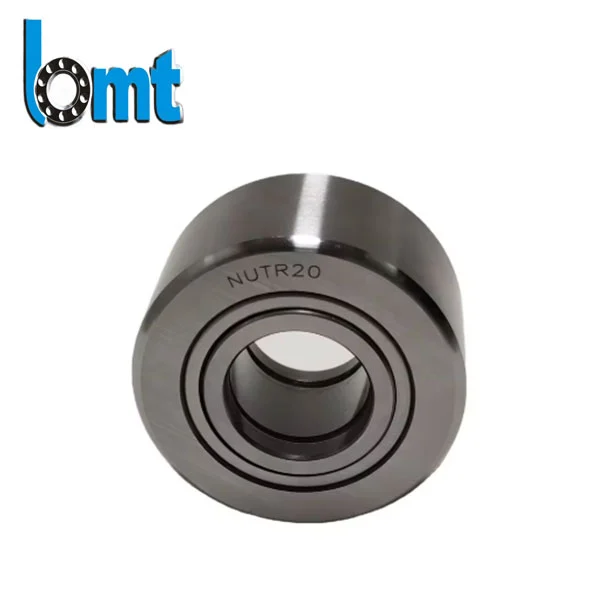

NUTR PWTR
	Dimensi (mm)							Penilaian beban asas
Jawatan	D	d	B	C	d1	rmin.	r1min.	dyn. Cr KN	stat. Cor KN	Fr permKN	Untuk permKN
NUTR15	35	15	19	18	20	0.6	0.3	15	16.8	8.6	16.8
PWTR15-2RS	35	15	19	18	20	0.6	0.3	11.6	11.3	9.4	11.3
NUTR17	40	17	21	20	22	1	0.5	18.4	22.6	13.1	22.6
PWTR17-2RS	40	17	21	20	22	1	0.5	13.2	13.8	13.8	13.8
NUTR1542	42	15	19	18	20	0.6	0.3	18.1	21.9	21.9	21.9
PWTR1542-2RS	42	15	19	18	20	0.6	0.3	13.5	14.1	14.1	14.1
NUTR1747	47	17	21	20	22	1	0.5	21.3	28	28	28
PWTR1747-2RS	47	17	21	20	22	1	0.5	14.8	16.4	16.4	16.4
NUTR20	47	20	25	24	27	1	0.5	28	35	16.4	33
PWTR20-2RS	47	20	25	24	27	1	0.5	23.2	25.5	18.3	25.5
NUTR2052	52	20	25	24	27	1	0.5	31.5	41	38.5	41
PWTR2052-2RS	52	20	25	24	27	1	0.5	25.5	29.5	29.5	29.5
NUTR25	52	25	25	24	31	1	0.5	29	37.5	17.3	34.5
PWTR25-2RS	52	25	25	24	31	1	0.5	24.2	28	19.3	28
NUTR2562	62	25	25	24	31	1	0.5	35.5	50	50	50
PWTR2562-2RS	62	25	25	24	31	1	0.5	29	36	36	36
NUTR30	62	30	29	28	38	1	0.5	40	50	23.5	46.5
PWTR30-2RS	62	30	29	28	38	1	0.5	35	39.5	25.5	39.5
NUTR3072	72	30	29	28	38	1	0.5	47.5	64	64	64
PWTR3072-2RS	72	30	29	28	38	1	0.5	41	49	49	49
NUTR35	72	35	29	28	44	1.1	0.6	44.5	60	32	60
PWTR35-2RS	72	35	29	28	44	1.1	0.6	38.5	46.5	34.5	46.5
NUTR3580	80	35	29	28	44	1.1	0.6	51	72	72	72
PWTR3580-2RS	80	35	29	28	44	1.1	0.6	43.5	55	55	55
NUTR40	80	40	32	30	50.5	1.1	0.6	55	75	30.5	60
PWTR40-2RS	80	40	32	30	50.5	1.1	0.6	44.5	53	35	53
NUTR45	85	45	32	30	55.2	1.1	0.6	56	78	31.5	61
PWTR45-2RS	85	45	32	30	55.2	1.1	0.6	45	55	36	55
NUTR4090	90	40	32	30	50.5	1.1	0.6	66	95	84	95
PWTR4090-2RS	90	40	32	30	50.5	1.1	0.6	52	66	66	66
NUTR50	90	50	32	30	59.8	1.1	0.6	57	81	32	62
PWTR50-2RS	90	50	32	30	59.8	1.1	0.6	45.5	57	37	57
NUTR45100	100	45	32	30	55.2	1.1	0.6	71	107	106	107
PWTR45100-2RS	100	45	32	30	55.2	1.1	0.6	56	74	74	74
NUTR50110	110	50	32	30	59.8	1.1	0.6	76	120	120	120
PWTR50110-2RS	110	50	32	30	59.8	1.1	0.6	59	82	82	82

Prestasi Stabil dalam Operasi Perindustrian Berterusan

Penggelek Trek Jenis Yoke kami digunakan secara meluas dalam:

Sistem panduan penghantar

Penggelek tiang forklift

Mekanisme pemacu cam

Jentera tekstil

Peralatan pembungkusan

Barisan pengeluaran automatik

Persekitaran ini selalunya melibatkan waktu operasi yang panjang, getaran, pendedahan habuk dan pengagihan beban yang tidak sekata.

Untuk meningkatkan kebolehpercayaan, kami memberi tumpuan kepada:

Ketepatan Pengisaran Raceway Pengisaran automatik memastikan gelek yang lancar dan bunyi yang berkurangan.

Kekonsistenan Rawatan Haba Kekerasan yang stabil menghalang keretakan keletihan awal dan meningkatkan hayat sentuhan.

Pilihan Reka Bentuk Pengedap Struktur tertutup membantu mengelakkan kemasukan habuk, lembapan dan pencemaran.

Pelinciran yang betul digabungkan dengan pengedap dengan ketara meningkatkan prestasi jangka panjang dalam sistem pengeluaran berterusan.

Bahan & Proses Pembuatan

Kami mengutamakan prestasi industri sebenar melalui proses pengeluaran terkawal.

Bahan Galas

Keluli galas GCr15 (standard)

Keluli karbon (aplikasi khas)

Keluli tahan karat (persekitaran yang menghakis atau lembap)

Pemilihan bahan bergantung pada beban, suhu dan keadaan kerja.

Aliran Kerja Pengeluaran

Pemeriksaan bahan mentah
Penempaan / pemusingan CNC
Rawatan haba
Pengisaran ketepatan
Perhimpunan
Pemeriksaan bunyi dan kelegaan
Rawatan anti karat
Pemeriksaan pembungkusan akhir

Setiap batch diperiksa sebelum penghantaran untuk memastikan kualiti yang konsisten.

Mengapa Gunakan Penggelek Trek Jenis Yoke Daripada Galas Standard

Galas tradisional tidak direka untuk hubungan rel atau landasan terus. Penggunaan jangka panjang dalam keadaan sedemikian boleh menyebabkan:

Keletihan permukaan

Menjalankan sisihan

Peningkatan getaran

Penggantian yang kerap

Penggelek Trek Jenis Yoke direka bentuk khusus untuk sentuhan bergolek pada permukaan pemandu. Geometri cincin luar mereka membantu mengagihkan beban dengan lebih sekata dan mengurangkan tekanan setempat.

Ini menjadikan mereka lebih sesuai untuk:

Sistem gerakan linear

Mekanisme dipacu cam

Pergerakan salingan frekuensi tinggi

Jenis Tersedia & Penyesuaian OEM

Kami membekalkan pelbagai reka bentuk untuk memadankan struktur mesin yang berbeza:

Penggelek trek gelang luar silinder

Penggelek trek gelang luar bertakhta

Penggelek trek jenis jarum jarum

Penggelek trek tertutup

Penggelek jenis kuk tugas berat

Perkhidmatan OEM

Dimensi bukan standard

Salutan permukaan khas

Penjenamaan & pembungkusan tersuai

Spesifikasi pelinciran

Pelarasan kelegaan

Kami menyokong projek OEM untuk pengeluar jentera global.

Kawalan Kualiti & Kapasiti Pengeluaran

BMT Bearings mengendalikan talian pengisaran dan pemasangan automatik dengan kapasiti pengeluaran berskala besar.

Kami mengikuti sistem pengurusan kualiti ISO9001 dan IATF 16949.

Setiap produk diuji untuk:

Ketepatan dimensi

Kelegaan jejari

Tahap bunyi bising

Kelancaran putaran

Kecacatan permukaan

Konsistensi kekerasan

Pembungkusan anti-karat digunakan untuk penghantaran eksport untuk memastikan pengangkutan yang selamat.

Aplikasi

Automasi Perindustrian

Digunakan dalam sistem gerakan linear dan talian penghantar automatik.

Jentera Tekstil

Menyokong operasi yang stabil di bawah getaran berterusan dan pergerakan berkelajuan tinggi.

Jentera Pertanian

Berprestasi dengan pasti dalam habuk, lumpur dan persekitaran luar.

Sistem Pembungkusan

Meningkatkan ketepatan gerakan dalam talian pengeluaran berkelajuan tinggi.

Peralatan Pengendalian Bahan

Digunakan secara meluas dalam sistem mengangkat, rel panduan, dan peralatan pengangkutan beban berat.

Sokongan Kejuruteraan & Pengalaman Eksport

Dengan pengalaman eksport selama bertahun-tahun di seluruh Eropah, Asia, Amerika Selatan dan Timur Tengah, kami menyediakan sokongan pemilihan produk berasaskan kejuruteraan.

Apabila lukisan atau butiran permohonan diberikan, pasukan kami menilai:

Keadaan beban

Keperluan kelajuan

Struktur pemasangan

Persekitaran kerja

Kaedah pelinciran

Ini memastikan penyelesaian teknikal yang lebih sesuai dan bukannya padanan saiz yang mudah.

Syarat Operasi yang Disyorkan

Untuk memaksimumkan hayat perkhidmatan, kami mengesyorkan:

Selang pelinciran yang betul

Penjajaran aci dan rel yang tepat

Mengelakkan kesan beban berlebihan

Menggunakan reka bentuk tertutup dalam persekitaran berdebu

Permukaan rel yang dimesin dengan baik dan padanan kekerasan yang betul meningkatkan kestabilan prestasi dengan ketara.

Mengenai BMT Bearing

Galas BMT memberi tumpuan kepada prestasi galas industri praktikal, bukan hanya spesifikasi teori.

Daripada pemilihan bahan mentah kepada pengisaran ketepatan dan pemeriksaan akhir, setiap langkah dikawal untuk memastikan operasi yang stabil dalam persekitaran kerja sebenar.

Kami mengalu-alukan kerjasama OEM, pesanan pukal dan perkongsian pengedar jangka panjang di seluruh dunia.

BMT Factory

Soalan Lazim

1. Untuk apa Penggelek Trek Jenis Yoke digunakan?

Penggelek Trek Jenis Yoke direka untuk sistem gerakan linear atau panduan di mana galas berjalan terus pada trek, rel atau permukaan cam. Ia digunakan secara meluas dalam sistem penghantar, peralatan automasi, mesin pembungkusan, dan sistem pengendalian bahan.

2. Apakah perbezaan antara Penggelek Trek Jenis Yoke dan galas standard?

Galas standard direka terutamanya untuk gerakan putaran di dalam perumah, manakala Penggelek Trek Jenis Yoke direka untuk sentuhan terus dengan permukaan pemandu luaran. Mereka boleh mengendalikan:

Beban jejarian dan kejutan yang lebih tinggi

Sentuhan rel berterusan

Tujahan sisi dan salah jajaran lebih baik daripada galas standard

3. Apakah bahan yang digunakan dalam Penggelek Trek BMT?

Kami biasa menggunakan:

Keluli galas krom GCr15 (standard)

Keluli karbon (aplikasi khas)

Keluli tahan karat (persekitaran lembap atau menghakis)

Pemilihan bahan bergantung pada keadaan beban dan persekitaran kerja.

4. Bolehkah Penggelek Trek Jenis Yoke berfungsi dalam persekitaran berdebu atau luar?

ya. Kami menawarkan versi yang dimeterai dan diperkukuh yang direka untuk:

Pendedahan habuk

Kelembapan dan kelembapan

Keadaan jentera pertanian luar

Pengedap dan pelinciran yang betul meningkatkan hayat perkhidmatan dalam persekitaran yang keras.

Kategori Berkaitan

Hantar Pertanyaan

Maklumat Hubungan



Alamat

No.183,Longfeng,Barat Zhangting Industrial Zone,Yuyao,Ningbo,China


Tel

+86-15990260649


E-mel

info@demy-bearing.com

Hantar spesifikasi untuk galas perindustrian, galas bola alur yang mendalam, galas roller tirus, dan banyak lagi. Pasukan BMT bertindak balas dalam masa 24 jam dengan harga yang kompetitif untuk galas tahan lama.
