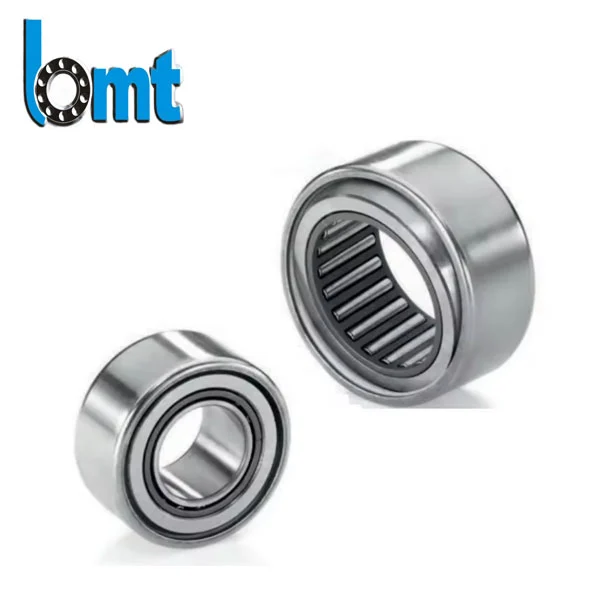

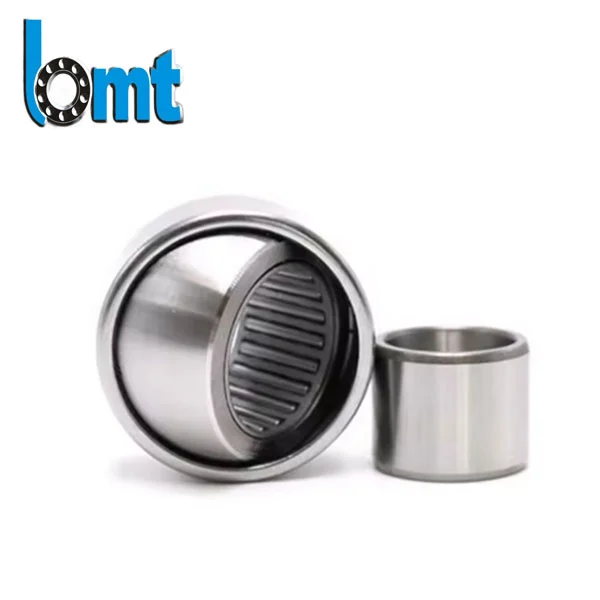

Menyelaraskan galas roller jarum
Sebagai pengeluar galas roller jarum yang boleh dipercayai di China, BMT merancang galas ini untuk menangani misalignment aci. Roller jarum + menjajarkan reka bentuk cincin luar adalah sempurna untuk mesin tekstil, penghantar, dan apa -apa peralatan yang terdedah kepada misalignment aci -selamat tinggal untuk sakit kepala penjajaran!
Spesifikasi produk
| Penetapan | Bore diameter (mm) | Roller Needle Bore (mm) | Diameter luar (mm) | Lebar (mm) | Penilaian Beban Dinamik (KN) | Mengehadkan kelajuan (r/min) |
| PNA 17/35 | 17 | - | 35 | 16 | 13.2 | 22, 000 |
| PNA 25/47 | 25 | - | 47 | 20 | 22.9 | 15, 000 |
| PNA 30/52 | 30 | - | 52 | 20 | 24.6 | 13, 000 |
| RPNA 15/28 | - | 15 | 28 | 12 | 7.37 | 28, 000 |
| RPNA 20/35 | - | 20 | 35 | 16 | 13.2 | 22, 000 |
| PNA 22/44 | 22 | - | 44 | 20 | 22 | 16, 000 |
| PNA 35/55 | 35 | - | 55 | 20 | 26.4 | 11, 000 |
| PNA 40/62 | 40 | - | 62 | 20 | 27.5 | 10, 000 |
| RPNA 25/42 | - | 25 | 42 | 20 | 19 | 18, 000 |
| RPNA 30/47 | - | 30 | 47 | 20 | 22.9 | 15, 000 |
| PNA 20/42 | 20 | - | 42 | 20 | 19 | 18, 000 |
| RPNA 35/52 | - | 35 | 52 | 20 | 24.6 | 13, 000 |
| RPNA 40/55 | - | 40 | 55 | 20 | 26.4 | 11, 000 |
| RPNA 45/62 | - | 45 | 62 | 20 | 27.5 | 10, 000 |
| PNA 12/28 | 12 | - | 28 | 12 | 7.37 | 28, 000 |
| PNA 15/32 | 15 | - | 32 | 16 | 12.8 | 24, 000 |
| RPNA 18/32 | - | 18 | 32 | 16 | 12.8 | 24, 000 |
Parameter teknikal
| Model Galas Roller Jarum Tipikal | |||
| Penetapan | Dimensi (mm) | Penilaian Beban Asas (KN) | Senario aplikasi |

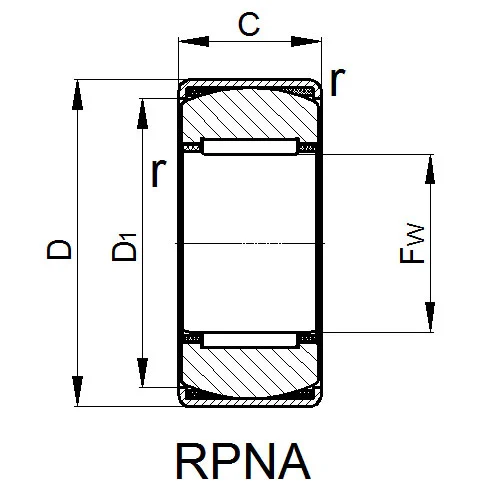

| RPNA 15/28 | FW = 15, d = 28, c = 12 ± 0.5, d1 = 24.5, r min. = 0.8 | Dyn. CR = 6.9, stat. Cor = 7.9 | Kotak gear kecil, pam |
| RPNA 18/32 | FW = 18, d = 32, c = 16 ± 0.5, d1 = 27, r min. = 1.8 | Dyn. CR = 12.5, stat. Cor = 16.2 | Jentera tekstil, penghantar |
| RPNA 20/35 | FW = 20, d = 35, c = 16 ± 0.5, d1 = 30.5, r min. = 2.8 | Dyn. CR = 13, stat. Cor = 17.5 | Peralatan pertanian |
| RPNA 25/42 | FW = 25, d = 42, c = 20 ± 0.5, d1 = 36.5, r min. = 3.8 | Dyn. CR = 18.8, stat. Cor = 30.5 | Alat mesin, pemampat |
| RPNA 28/44 | FW = 28, d = 44, c = 20 ± 0.5, d1 = 38.5, r min. = 4.8 | Dyn. CR = 22, stat. Cor = 34 | Tekanan percetakan |
| RPNA 30/47 | FW = 30, D = 47, C = 20 ± 0.5, D1 = 42, R min. = 5.8 | Dyn. CR = 22.6, stat. Cor = 36 | Peminat, peniup |
| RPNA 35/52 | FW = 35, d = 52, c = 20 ± 0.5, d1 = 47.5, r min. = 6.8 | Dyn. CR = 24.3, stat. Cor = 41.5 | Jentera pembinaan |
| RPNA 40/55 | FW = 40, D = 55, C = 20 ± 0.5, D1 = 50.5, R min. = 7.8 | Dyn. CR = 26, stat. Cor = 47 | Sistem pengendalian bahan |
| RPNA 45/62 | FW = 45, d = 62, C = 20 ± 0.5, D1 = 58, R min. = 8.8 | Dyn. CR = 27.5, stat. Cor = 53 | Penghantar tugas berat |

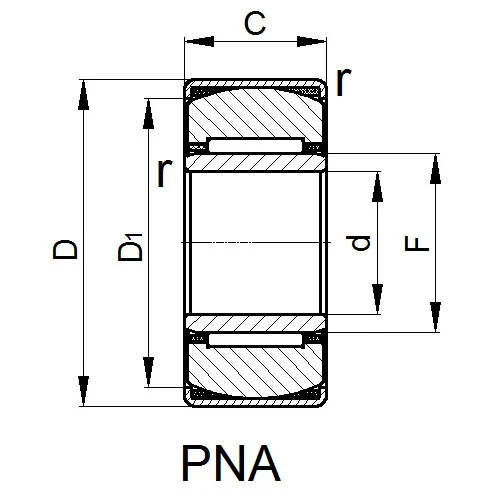

| PNA 12/28 | d = 12, F = 15, d = 28, c = 12 ± 0.5, b = 12, d1 = 24.5, r min. = 0.8, r1 min. = 0.3, s min. = 0.5 | Dyn. CR = 6.9, stat. Cor = 7.9 | Motor kecil, alat ketepatan |
| PNA 15/32 | d = 15, F = 18, d = 32, c = 16 ± 0.5, b = 16, d1 = 27, r min. = 0.8, r1 min. = 0.3, s min. = 0.5 | Dyn. CR = 12.5, stat. Cor = 16.2 | Spindle tekstil |
| PNA 17/35 | d = 17, F = 20, d = 35, c = 16 ± 0.5, b = 16, d1 = 30.5, r min. = 0.8, r1 min. = 0.3, s min. = 0.5 | Dyn. CR = 13, stat. Cor = 17.5 | Mesin pembungkusan |
| PNA 20/42 | d = 20, F = 25, d = 42, c = 20 ± 0.5, b = 20, d1 = 36.5, r min. = 0.8, r1 min. = 0.3, s min. = 0.5 | Dyn. CR = 18.8, stat. Cor = 30.5 | Aksesori kereta |
| PNA 22/44 | d = 22, F = 28, d = 44, c = 20 ± 0.5, b = 20, d1 = 38.5, r min. = 0.8, r1 min. = 0.3, s min. = 0.5 | Dyn. CR = 22, stat. Cor = 34 | Pam hidraulik |
| PNA 25/47 | d = 25, F = 30, d = 47, c = 20 ± 0.5, b = 20, d1 = 42, r min. = 0.8, r1 min. = 0.3, s min. = 0.5 | Dyn. CR = 22.6, stat. Cor = 36 | Alat pneumatik |
| PNA 30/52 | d = 30, F = 35, d = 52, c = 20 ± 0.5, b = 20, d1 = 47.5, r min. = 0.8, r1 min. = 0.3, s min. = 0.5 | Dyn. CR = 24.3, stat. Cor = 41.5 | Peralatan perlombongan |
| PNA 35/55 | d = 35, F = 40, d = 55, c = 20 ± 0.5, b = 20, d1 = 50.5, r min. = 0.8, r1 min. = 0.3, s min. = 0.5 | Dyn. CR = 26, stat. Cor = 47 | Sistem Auxiliary Marine |
| PNA 40/62 | D = 40, F = 45, d = 62, c = 20 ± 0.5, b = 20, d1 = 58, r min. = 0.8, r1 min. = 0.3, s min. = 0.5 | Dyn. CR = 27.5, stat. Cor = 53 | Pengadun Perindustrian |
Mengapa galas ini menonjol?
• Magic-adjusting Magic: Cincin luar sfera Auto-corrects sehingga 3 ° misalignment aci. Walaupun pemasangan tidak wajar atau getaran menyebabkan aci bergerak, menjajarkan galas roller jarum akan kekal tahap, menghapuskan keperluan untuk downtime untuk penyusunan semula.
• Sukar & tahan lama: Diperbuat daripada keluli GCR15 dipadamkan ke HRC 60-64, dengan raceway yang digilap. Kilang tekstil menggunakan model PNA 25/47 kami memperluaskan kitaran penggantian sekali setahun, dengan ketara mengurangkan kos penyelenggaraan. Selepas kilang tekstil menggunakan model PNA 25/47 kami, ia memperluaskan kitaran penggantian sekali setahun, dengan ketara mengurangkan kos penyelenggaraan.
Bagaimana kita memastikan kualiti?
1. Pemeriksaan Bahan yang ketat: Kami menguji kekerasan setiap keluli. Jika ia jatuh di bawah HRC 60, kami menolaknya dengan segera.
2. Pemesinan Precision: Dengan penggiling CNC, kami memegang pusingan raceway dalam 0.003mm -hampir 1/20 lebar rambut manusia.
3. Galas dengan getaran melebihi 1.5 mm/s akan dibuang.
Petua pemasangan dan penyelenggaraan
• Pastikan ia ditutup: Walaupun menyelaraskan galas roller jarum adalah menyelaraskan diri, gunakan tahap untuk menyelaraskan galas ke dalam 3 ° untuk memaksimumkan hayat perkhidmatan.
• Melincirkan pada masa: Ia perlu memohon semula gris pelincir setiap 1, 000 jam, dan minyak pelincir suhu tinggi harus digunakan semasa operasi musim panas.
• Dengar & Rasa: Sebaik sahaja bunyi yang tidak normal atau terlalu panas berlaku, ia mungkin menunjukkan bahawa galas itu dibebankan atau terlalu banyak salah - sila hentikan mesin dengan segera untuk pemeriksaan.
Bersedia untuk mengalami galas roller jarum kami? Hubungi kami untuk sampel, atau beritahu kami butiran peranti anda. Kami akan mengesyorkan model yang paling sesuai untuk anda, menjadikan misalignment aci sesuatu masa lalu!
