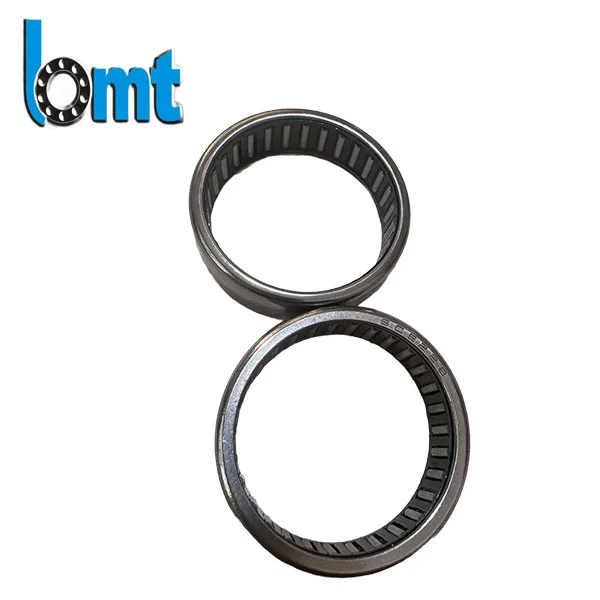

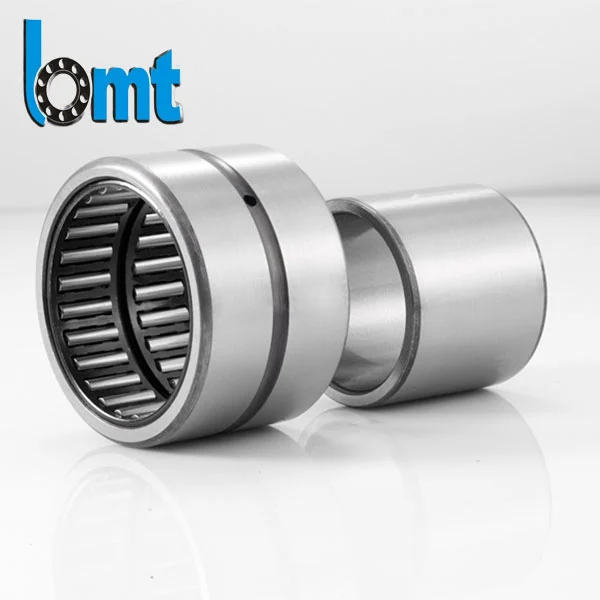

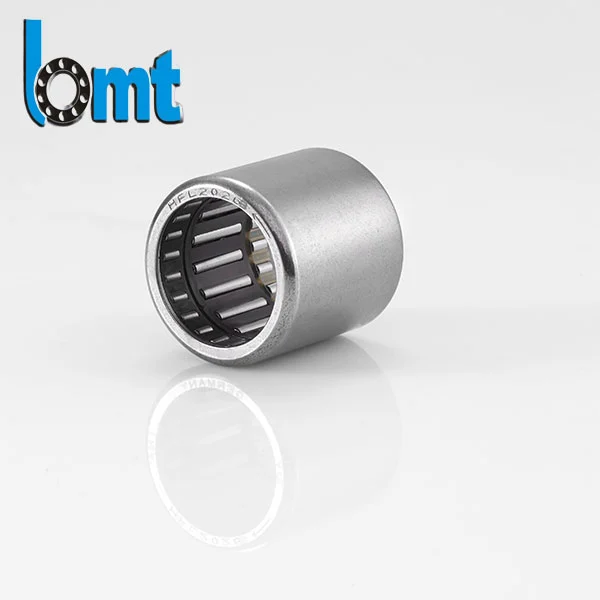

Galas Penggelek Jarum Cawan Dilukis

Galas ini digunakan secara meluas dalam motor elektrik, transmisi automotif, sistem gear, jentera pertanian, dan alatan industri di mana putaran yang stabil dan pengagihan beban yang konsisten diperlukan.

Cabaran Kejuruteraan Galas Ini Selesai

Dalam sistem penghantaran padat, jurutera sering menghadapi tiga isu berulang:

• Ruang pemasangan jejari terhad
• Keperluan beban jejari yang tinggi
• Haus awal disebabkan oleh pengagihan beban yang tidak sekata dalam galas bebola standard

Galas penggelek jarum cawan yang dilukis menangani keadaan ini dengan meningkatkankawasan permukaan sentuhan antara penggelek dan raceway, yang mengurangkan kepekatan tegasan dan meningkatkan pengagihan beban semasa operasi berterusan.

Reka Bentuk Struktur dan Prinsip Kerja

Tidak seperti galas bebola alur dalam, produk ini menggunakan astruktur penggelek jarum dengan cincin luar berdinding nipis.

Ciri reka bentuk utama:

• Cincin luar bercop nipismengurangkan keperluan ruang perumahan
• Penggelek silinder panjangmeningkatkan kawasan sentuhan dengan raceway
• Kapasiti beban jejari yang tinggidi bawah dimensi padat
• Sesuai untukpemasangan press-fit dalam lubang perumahan

Struktur ini amat berkesan dalam sistem di mana beban jejarian adalah dominan dan beban paksi adalah minimum atau dikawal oleh komponen lain.

Bahan dan Kawalan Rawatan Haba

Prestasi galas bergantung pada kestabilan bahan dan kawalan dimensi semasa pengeluaran.

BMT Drawn Cup Needle Roller Bearing dihasilkan menggunakan:

• Keluli galas kromium karbon tinggi (GCr15 / setara)
• Proses pembentukan sejuk terkawal untuk ketepatan gelang luar
• Penggelek jarum yang dikeraskan dengan kemasan permukaan untuk mengurangkan geseran
• Proses rawatan haba yang stabil untuk mengekalkan keseragaman kekerasan

Setiap kumpulan dikawal untuk mengekalkan konsisten:

• Pengagihan kekerasan
• Kebulatan penggelek
• Kualiti permukaan litar lumba
• Toleransi dimensi dalam keadaan muat tekan

Aplikasi Biasa

Berdasarkan corak penggunaan industri, jenis galas ini biasanya digunakan dalam:

• Kotak gear padat dan sistem pengurangan
• Perhimpunan transmisi motosikal
• Sistem pemacu jentera pertanian
• Alat kuasa elektrik (motor kompak berkelajuan tinggi)
• Sistem stereng dan tambahan automotif
• Penggelek penghantar dan sistem automasi industri

Ia paling sesuai apabilakekangan ruang menghalang penggunaan pemasangan galas yang lebih besar.

Ciri-ciri Prestasi dalam Operasi

1. Kapasiti Beban Radial Tinggi dalam Ruang Terhad

Struktur penggelek jarum mengagihkan beban merentasi talian sesentuh yang lebih besar, meningkatkan kecekapan galas beban berbanding galas bola sesentuh titik.

2. Putaran Stabil Di Bawah Tugas Berterusan

Apabila dilincirkan dengan betul, galas mengekalkan gerakan yang stabil dalam kitaran operasi yang panjang dengan getaran yang berkurangan.

3. Integrasi Struktur Padat

Lingkaran luar nipis membolehkan penekan terus masuk ke dalam lubang perumahan, mengurangkan keperluan untuk perumah galas tambahan dalam pemasangan padat.

Pembuatan dan Kawalan Kualiti

Untuk memastikan konsistensi kelompok untuk aplikasi OEM, pengeluaran termasuk:

• Pemeriksaan dimensi geometri gelang luar
• Pengukuran diameter dan kebulatan penggelek
• Kawalan kelegaan jejari sebelum pemasangan
• Ujian kekerasan permukaan raceway
• Menjalankan pemeriksaan bunyi dan getaran berdasarkan pensampelan

Untuk aplikasi perindustrian yang memerlukan kestabilan yang lebih tinggi, pilihan gred EMQ tersedia dengan kawalan hingar dan permukaan permukaan yang lebih ketat.

Keperluan Pemasangan dan Aplikasi

Prestasi galas sangat bergantung pada keadaan pemasangan. Faktor berikut secara langsung mempengaruhi hayat perkhidmatan:

• Ketepatan toleransi dimensi aci dan perumahan
• Daya pasang tekan yang betul semasa pemasangan
• Pelinciran yang mencukupi (kestabilan gris atau filem minyak)
• Mengelakkan salah jajaran semasa pemasangan
• Mengehadkan beban hentaman paksi yang tidak normal

Dalam aplikasi sebenar, salah jajaran dan pelinciran yang tidak mencukupi adalah punca paling biasa kegagalan pramatang dan bukannya kecacatan material.

Perbandingan Dengan Galas Bebola Standard

Dalam sistem penghantaran padat:

Keupayaan Pengilangan OEM

BMT Bearings menyokong pelanggan industri yang memerlukan pengeluaran besar-besaran yang stabil dengan spesifikasi yang konsisten.

Perkhidmatan OEM termasuk:

• Penyesuaian saiz bukan standard
• Penandaan permukaan (laser atau pengecapan)
• Penyesuaian pembungkusan untuk keperluan eksport
• Pemilihan jenis gris berdasarkan persekitaran operasi
• Pengesahan lukisan kejuruteraan sebelum pengeluaran
• Kebolehkesanan kelompok untuk kawalan kualiti industri

Kapasiti pengeluaran dan sistem pemeriksaan direka untuk ketekalan bekalan jangka panjang dalam pesanan OEM berulang.

Penggunaan Praktikal

Untuk hayat perkhidmatan yang lebih baik dalam persekitaran operasi sebenar:

• Padankan kekerasan aci dengan spesifikasi galas
• Pastikan toleransi lubang perumahan yang betul untuk reka bentuk press-fit
• Gunakan selang pelinciran yang sesuai berdasarkan kelajuan/beban
• Elakkan beban impak semasa pemasangan
• Menjaga kebersihan di persekitaran perhimpunan

Pemasangan dan pelinciran yang betul mempunyai kesan yang lebih besar terhadap hayat galas daripada perbezaan material sahaja.

Galas Roller Jarum Cawan Dilukis direka untuksistem mekanikal padat yang memerlukan kapasiti beban jejarian yang tinggi dan prestasi putaran yang stabil. Struktur berdinding nipis mereka membolehkan penggunaan ruang yang cekap, manakala geometri penggelek jarum menambah baik pengagihan beban dalam persekitaran operasi berterusan.
