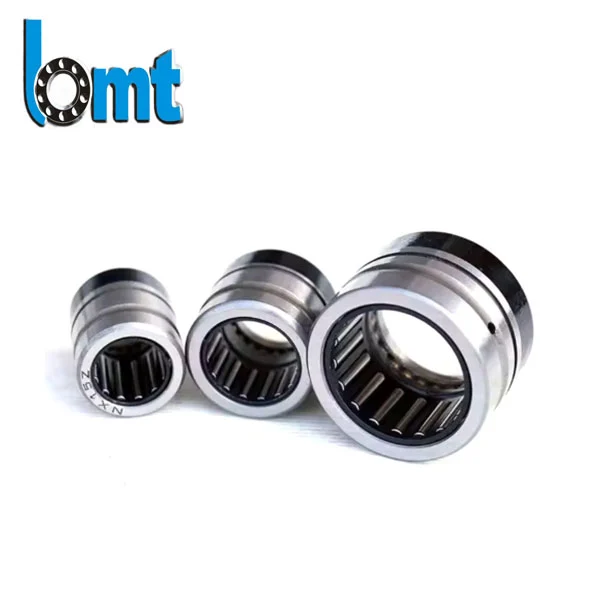

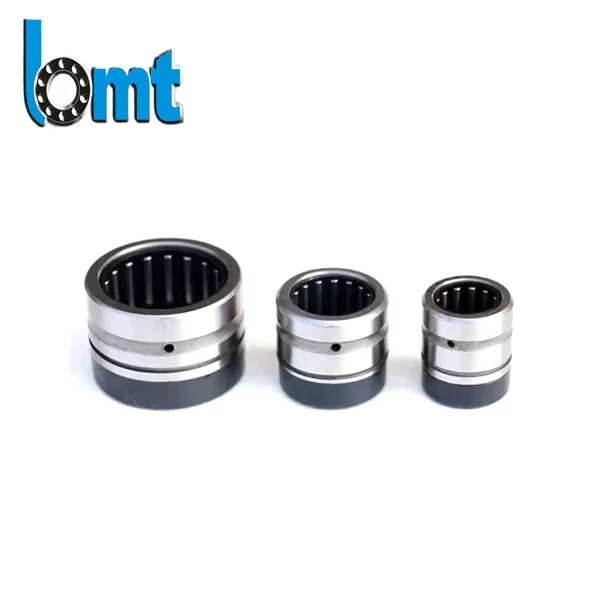

Gabungan galas radial-paksi
BMT gabungan galas paksi radial direka untuk menguruskan kedua-dua beban radial dan paksi serentak. Mereka mempersembahkan prestasi mantap untuk pelbagai aplikasi dari kotak gear industri ke mekanisme robot.
Pengurusan Beban Dual: Kuasa utama gabungan gabungan gabungan paksi-paksi terletak pada keupayaan unik mereka untuk menguruskan kedua-dua beban radial dan paksi tanpa mengorbankan prestasi dalam aspek sama ada. Ini adalah penting dalam peralatan seperti pencetakan di mana aci menahan daya radial putaran dan tekanan paksi dari penggelek kertas pada masa yang sama. Eksperimen medan kami menunjukkan bahawa mereka mengurangkan kekerapan pelarasan yang diperlukan berbanding menggunakan galas berasingan.
Pengoptimuman Ruang: Galas ini membebaskan ruang berharga dalam reka bentuk jentera dengan mengintegrasikan dua fungsi ke dalam satu unit. Pengilang peralatan pembungkusan baru -baru ini memaklumkan kepada kami bahawa beralih ke gabungan gabungan kami yang dibenarkan untuk menjadikan peralatan lebih sesuai untuk pemasangan di ruang kilang yang ketat.
Proses pemasangan yang lebih mudah: Menggunakan satu gabungan gabungan radial/paksi gabungan dan bukannya dua yang terpisah memotong langkah pemasangan dan mengurangkan risiko misalignment. Ini telah diterjemahkan ke dalam masa pemasangan yang lebih pendek untuk pelanggan kami; Pembekal bahagian automotif melaporkan pecutan 15% dalam barisan pengeluaran mereka selepas mengadopsi galas ini.
Parameter teknikal

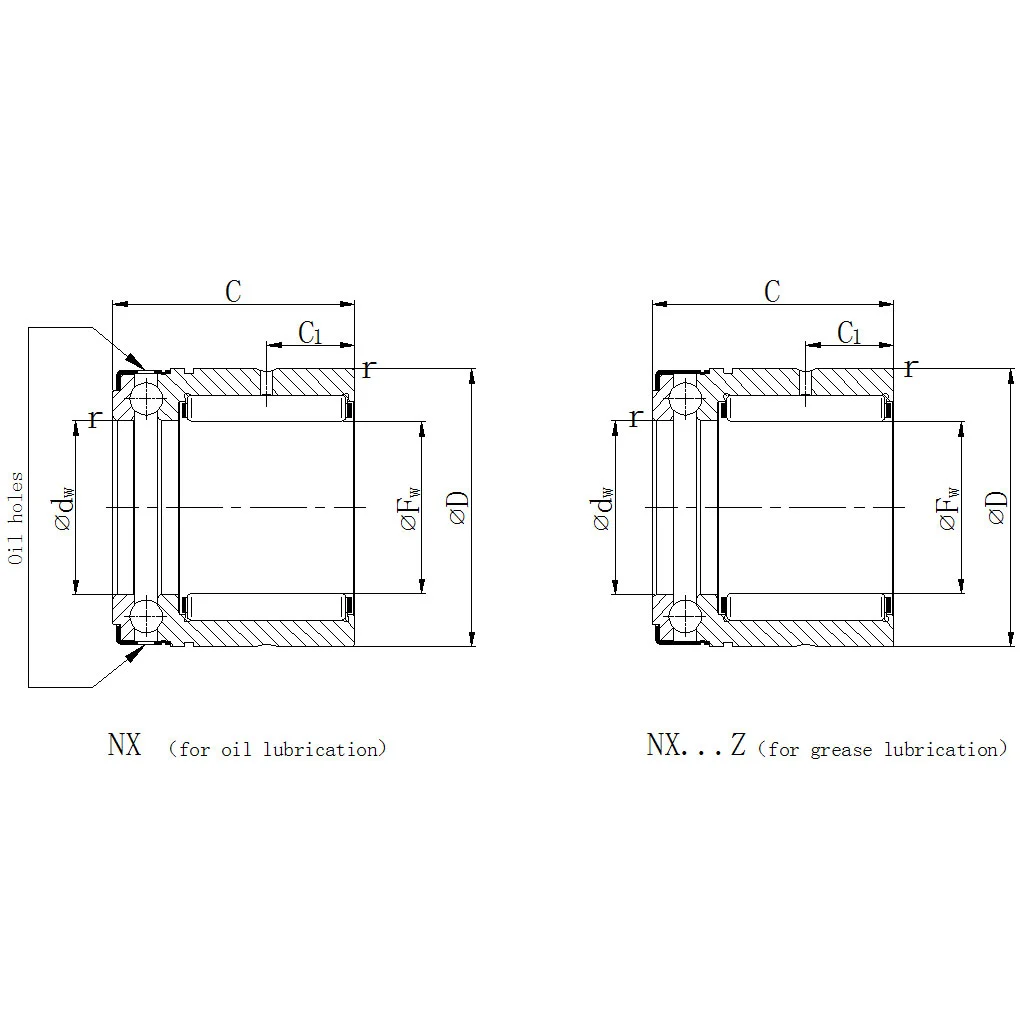

| Gabungan Radial/Paksi Gabungan: Siri NX | |||||||||||||
| Dimensi (mm) | Penilaian Beban Asas | ||||||||||||
| Penetapan (minyak) | Penetapan (Grease) | FW (mm) | D (mm) | C -0.25 (mm) | C1 (mm) | DW E8 (mm) | R min. (mm) | Dyn. Cr (kn) | stat. Cor (kn) | Dyn. Ca (kn) | Stat. COA (KN) | Cincin dalaman yang disyorkan | Cincin snap yang sesuai |
| NX7-TV | NX7-Z-TV | 7 | 14 | 18 | 4.7 | 7 | 0.3 | 2.85 | 2.65 | 3.15 | 4.3 | – | WR14 |
| NX10 | NX10-Z | 10 | 19 | 18 | 4.7 | 10 | 0.3 | 4.45 | 3.7 | 4.6 | 7.2 | IR6X10X10-IS1 | WR19 |
| NX12 | NX12-Z | 12 | 21 | 18 | 4.7 | 12 | 0.3 | 4.8 | 4.3 | 4.85 | 8.2 | IR8X12X10-IS1 | WR21 |
| NX15 | NX15-Z | 15 | 24 | 28 | 8 | 15 | 0.3 | 10.7 | 12.7 | 5.6 | 10.4 | IR12X15X16 | WR24 |
| NX17 | NX17-Z | 17 | 26 | 28 | 8 | 17 | 0.3 | 11.9 | 15 | 5.8 | 11.5 | IR14X17X17 | WR26 |
| NX20 | NX20-Z | 20 | 30 | 28 | 8 | 20 | 0.3 | 13 | 17.5 | 7 | 14.7 | IR17X20X16 | WR30 |
| NX25 | NX25-Z | 25 | 37 | 30 | 8 | 25 | 0.3 | 14.9 | 22.4 | 11.1 | 24.3 | IR20X25X16-IS1 | WR37 |
| NX30 | NX30-Z | 30 | 42 | 30 | 10 | 30 | 0.3 | 22.6 | 36 | 11.7 | 28 | IR25X30X20 | WR42 |
| NX35 | NX35-Z | 35 | 47 | 30 | 10 | 35 | 0.3 | 24.3 | 41.5 | 12.4 | 32.5 | IR30X35X20 | WR47 |
| Gabungan Radial/Paksi Gabungan: NKX | ||||||||||||||
| Penetapan | Mengandungi topi penahan | FW (mm) | D (mm) | D1 Max. (mm) | D2 Max. (mm) | C (mm) | C1 (mm) | C2 min. (mm) | DW (mm) | r (mm) | Dyn Radial. Cr (kn) | Stat Radial. Cor (kn) | Dyn paksi. Cr (kn) | stat paksi. Cor (kn) |
| NKX10-TV | NKX10-Z-TV | 10 | 19 | 24.1 | 25.2 | 23 | 9 | 6.5 | 10 | 0.3 | 6.2 | 7.8 | 10 | 14 |
| NKX12 | NKX12-Z | 12 | 21 | 26.1 | 27.2 | 23 | 9 | 6.5 | 12 | 0.3 | 9 | 11 | 10.3 | 15.4 |
| NKX15 | NKX15-Z | 15 | 24 | 28.1 | 29.2 | 23 | 9 | 6.5 | 15 | 0.3 | 10.7 | 12.7 | 10.5 | 16.8 |
| NKX17 | NKX17-Z | 17 | 26 | 30.1 | 31.2 | 25 | 9 | 8 | 17 | 0.3 | 11.9 | 15 | 10.8 | 18.2 |
| NKX20 | NKX20-Z | 20 | 30 | 35.1 | 36.2 | 30 | 10 | 10.5 | 20 | 0.3 | 16.4 | 23.8 | 14.3 | 24.7 |
| NKX25 | NKX25-Z | 25 | 37 | 42.1 | 43.2 | 30 | 11 | 9.5 | 25 | 0.6 | 18.8 | 30.5 | 19.6 | 37.5 |
| NKX30 | NKX30-Z | 30 | 42 | 47.1 | 48.2 | 30 | 11 | 9.5 | 30 | 0.6 | 22.6 | 36 | 20.4 | 42 |
| NKX35 | NKX35-Z | 35 | 47 | 52.1 | 53.2 | 30 | 12 | 9 | 35 | 0.6 | 24.3 | 41.5 | 21.2 | 47 |
| NKX40 | NKX40-Z | 40 | 52 | 60.1 | 61.2 | 32 | 13 | 10 | 40 | 0.6 | 26 | 47 | 27 | 63 |
| NKX45 | NKX45-Z | 45 | 58 | 65.2 | 66.5 | 32 | 14 | 9 | 45 | 0.6 | 27.5 | 53 | 28 | 69 |
| NKX50 | NKX50-Z | 50 | 62 | 70.2 | 71.5 | 35 | 14 | 10 | 50 | 0.6 | 38 | 74 | 29 | 75 |
| NKX60 | NKX60-Z | 60 | 72 | 85.2 | 86.5 | 40 | 17 | 12 | 60 | 1 | 42 | 90 | 41.5 | 113 |
| NKX70 | NKX70-Z | 70 | 85 | 95.2 | 96.5 | 40 | 18 | 11 | 70 | 1 | 44.5 | 92 | 43 | 127 |
Contoh aplikasi praktikal
Di kawasan robotik perindustrian, sesetengah syarikat menggunakan galas ketam kami ke dalam senjata robot enam paksi mereka. Galas ini dengan cekap mengendalikan daya radial yang dihasilkan oleh putaran lengan dan daya paksi dari mengangkat muatan yang menjamin pergerakan yang lancar dan tepat walaupun di bawah operasi berkapasiti penuh. Lebih setahun penggunaan, pengilang mencatatkan pengurangan 30% dalam keperluan penyelenggaraan yang berkaitan dengan galas.
Pengeluar jentera tekstil mengadopsi ketam 40 galas dalam bingkai berputar mereka. Galas ini mengendalikan tegasan radial dari putaran spindle berkelajuan tinggi dan ketegangan paksi dari penggulungan benang, yang membawa kepada operasi yang lebih stabil dan penurunan kerosakan benang. Pelanggan mencatatkan peningkatan 20% dalam kualiti produk selepas suis.
Kelebihan kualiti kami
Di BMT Company, kami sedar bahawa gabungan gabungan radial/paksi memainkan peranan penting dalam mengekalkan jentera yang lancar. Bearing setiap akan melakukan satu siri ujian yang ketat dan analisis bahan yang memastikan penggunaan toleransi yang tepat dan ujian beban untuk mengesahkan prestasi di bawah pelbagai keadaan. Kami melakukan ini kerana kami telah belajar dari pelanggan kami bahawa dalam senario perindustrian.BMT galas yang boleh dipercayai boleh menjadi faktor penting untuk pengeluaran berterusan.
