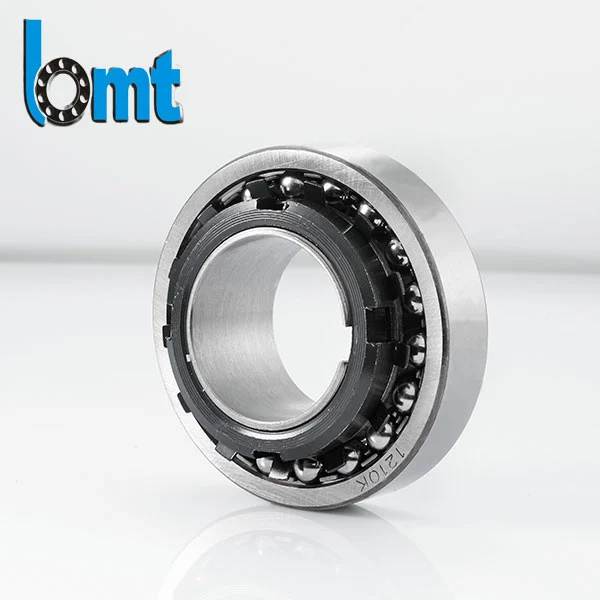

Galas Bebola Penjajaran Sendiri Siri 1300
Galas BMT membekalkan Galas Bebola Penjajaran Sendiri Siri 1300 yang direka untuk aplikasi di mana salah jajaran aci, sisihan pemasangan atau pesongan perumahan tidak dapat dihapuskan sepenuhnya. Galas ini digunakan secara meluas dalam motor elektrik, pam, peralatan pertanian, dan jentera industri ringan yang memerlukan putaran yang stabil dan mengurangkan kekerapan penyelenggaraan.
Kami menyokong penyesuaian OEM, bekalan industri pukal dan penyelesaian pembungkusan eksport untuk pengedar dan pengeluar peralatan.
Kami menyokong penyesuaian OEM, bekalan industri pukal dan penyelesaian pembungkusan eksport untuk pengedar dan pengeluar peralatan.

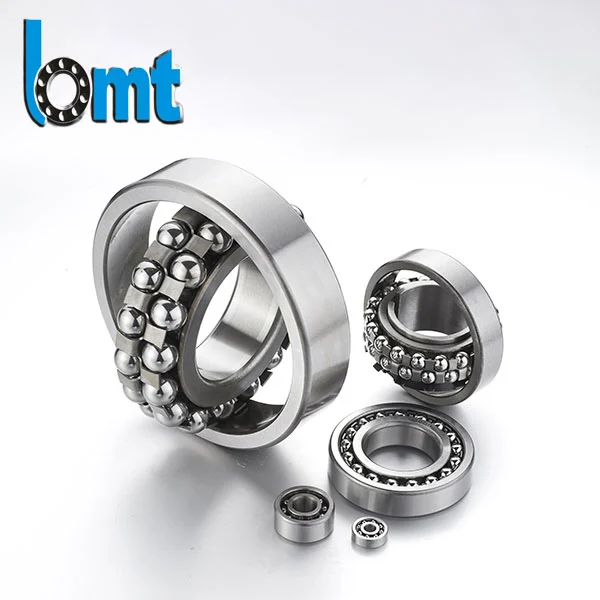

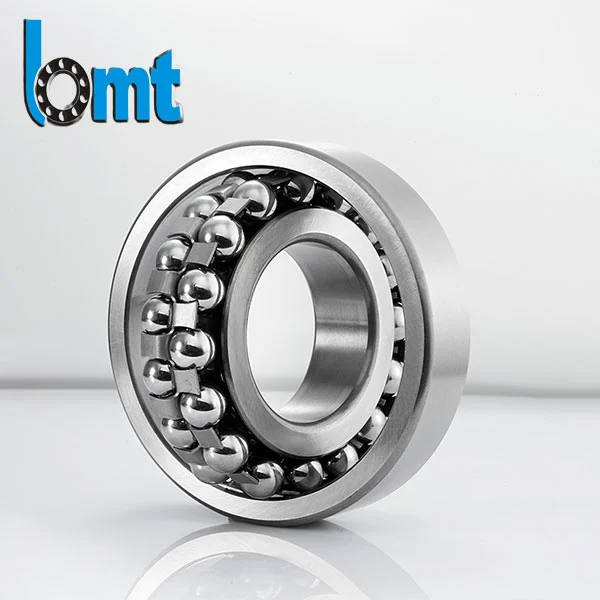

Galas Bebola Penjajaran Sendiri Siri 1300 menampilkan laluan perlumbaan luar sfera dan struktur bola dwi-baris, membolehkan gelang dalam melaraskan salah penjajaran sudut semasa operasi.
Reka bentuk ini membantu mengurangkan beban tepi dan tekanan tidak normal yang disebabkan oleh ralat pemasangan atau pesongan aci. Dalam aplikasi praktikal seperti sistem motor atau pemasangan pam, ini membantu mengekalkan putaran yang lebih lancar dan keadaan operasi yang lebih stabil.
Setiap galas dihasilkan menggunakan keluli galas kromium karbon tinggi (biasanya GCr15 atau bahan setara bergantung pada spesifikasi), dan diproses melalui rawatan haba, pengisaran ketepatan dan talian pemasangan automatik.
Parameter Teknikal
| Model Galas | Dimensi (mm) | Penilaian Beban Asas (kN) | Mengehadkan Kelajuan (rpm) | Berat badan | ||||
| d | D | B | Cr | Cor | gris | Minyak | (kg) | |
| 1300 | 10 | 35 | 11 | 7.2 | 3.1 | 16, 000 | 22, 000 | 0.06 |
| 1301 | 12 | 37 | 12 | 8.1 | 3.6 | 15, 000 | 20, 000 | 0.07 |
| 1302 | 15 | 42 | 13 | 9.56 | 4.5 | 14, 000 | 19, 000 | 0.095 |
| 1303 | 17 | 47 | 14 | 11.2 | 5.8 | 13, 000 | 18, 000 | 0.125 |
| 1304 | 20 | 52 | 15 | 12.8 | 6.65 | 12, 000 | 16, 000 | 0.165 |
| 1305 | 25 | 62 | 17 | 17.5 | 9.8 | 10, 000 | 14, 000 | 0.26 |
| 1306 | 30 | 72 | 19 | 22 | 13.5 | 9, 000 | 12, 000 | 0.38 |
| 1307 | 35 | 80 | 21 | 26.5 | 17.5 | 8, 500 | 11, 000 | 0.52 |
| 1308 | 40 | 90 | 23 | 32 | 21.8 | 8, 000 | 10, 000 | 0.72 |
| 1309 | 45 | 100 | 25 | 38.5 | 27.5 | 7, 200 | 9, 500 | 0.95 |
| 1310 | 50 | 110 | 27 | 45 | 33.2 | 6, 700 | 9, 000 | 1.25 |
| 1311 | 55 | 120 | 29 | 52.5 | 40.5 | 6, 300 | 8, 500 | 1.6 |
| 1312 | 60 | 130 | 31 | 58 | 46.5 | 6, 000 | 8, 000 | 1.95 |
| 1313 | 65 | 140 | 33 | 65.5 | 54 | 5, 600 | 7, 500 | 2.35 |
| 1314 | 70 | 150 | 35 | 72 | 61 | 5, 300 | 7, 000 | 2.85 |
| 1315 | 75 | 160 | 37 | 80.5 | 70.5 | 5, 000 | 6, 700 | 3.4 |
| 1316 | 80 | 170 | 39 | 88 | 78 | 4, 800 | 6, 300 | 4 |
| 1317 | 85 | 180 | 41 | 96.5 | 88 | 4, 500 | 6, 000 | 4.65 |
| 1318 | 90 | 190 | 43 | 105 | 98.5 | 4, 200 | 5, 600 | 5.35 |
| 1319 | 95 | 200 | 45 | 115 | 110 | 4, 000 | 5, 300 | 6.15 |
| 1320 | 100 | 215 | 47 | 128 | 125 | 3, 800 | 5, 000 | 7.2 |
| 1321 | 105 | 225 | 49 | 138 | 138 | 3, 600 | 4, 800 | 8.3 |
| 1322 | 110 | 240 | 50 | 152 | 155 | 3, 400 | 4, 500 | 9.8 |
| 1324 | 120 | 260 | 55 | 175 | 185 | 3, 200 | 4, 200 | 12.5 |
| 1326 | 130 | 280 | 58 | 198 | 215 | 3, 000 | 4, 000 | 15.2 |
| 1328 | 140 | 300 | 62 | 225 | 250 | 2, 800 | 3, 600 | 18.5 |
| 1330 | 150 | 320 | 65 | 248 | 285 | 2, 600 | 3, 400 | 22 |
Untuk keperluan aplikasi khusus atau penyelesaian tersuai, sila hubungi pasukan sokongan teknikal kami.
Ciri-ciri Kejuruteraan
1. Struktur penjajaran sendiri untuk toleransi pemasangan
Reka bentuk raceway sfera membolehkan pelarasan sudut terhad antara aci dan perumahan. Ini mengurangkan kesan ralat penjajaran yang biasa ditemui dalam pemasangan medan.
2. Prestasi larian yang stabil di bawah getaran
Struktur dwi-baris mengagihkan beban dengan lebih sekata, meningkatkan kestabilan dalam peralatan yang terdedah kepada getaran seperti pam, penghantar dan mesin pertanian.
3. Geseran rendah dan kenaikan suhu terkawal
Laluan lumba tanah dengan ketepatan dan kelegaan dalaman terkawal membantu mengurangkan kehilangan geseran, menyokong gelagat suhu yang lebih stabil semasa operasi berterusan.
4. Sesuai untuk aplikasi tugas berterusan
Reka bentuk galas menyokong keadaan jangka panjang dalam motor dan pemacu industri di mana masa henti adalah mahal dan selang penyelenggaraan dilanjutkan.
5. Kawalan proses pembuatan yang konsisten

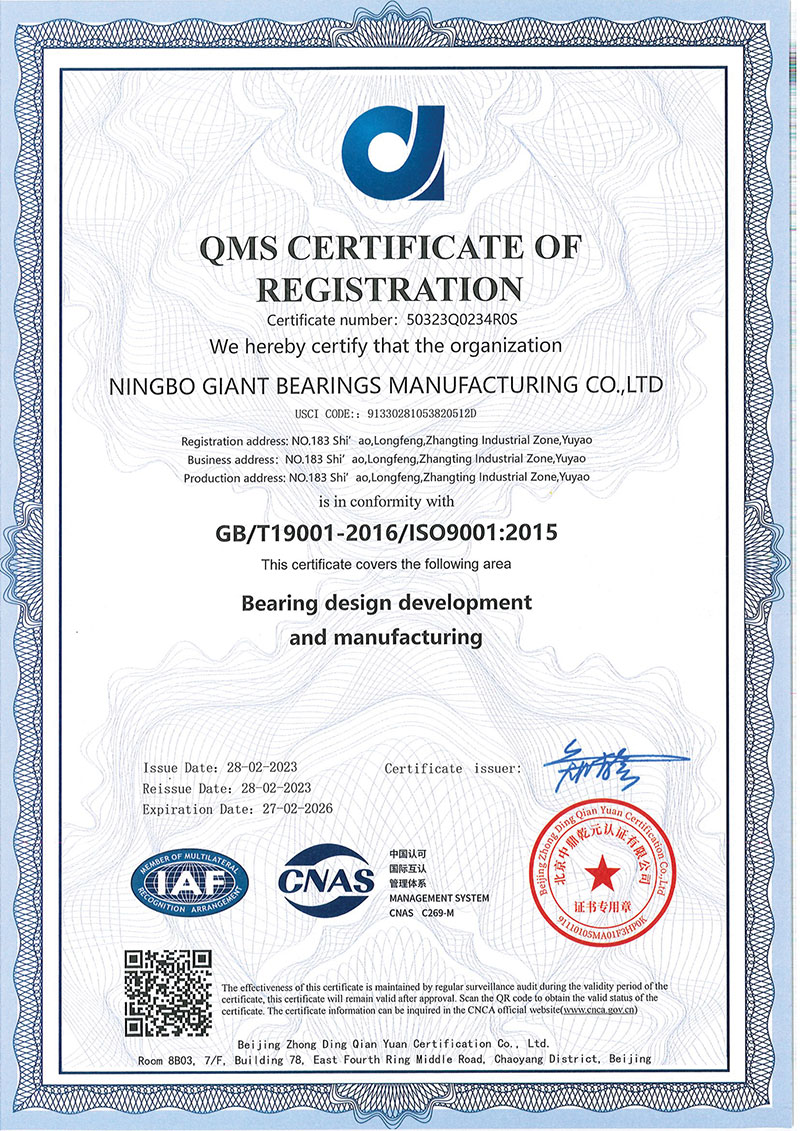

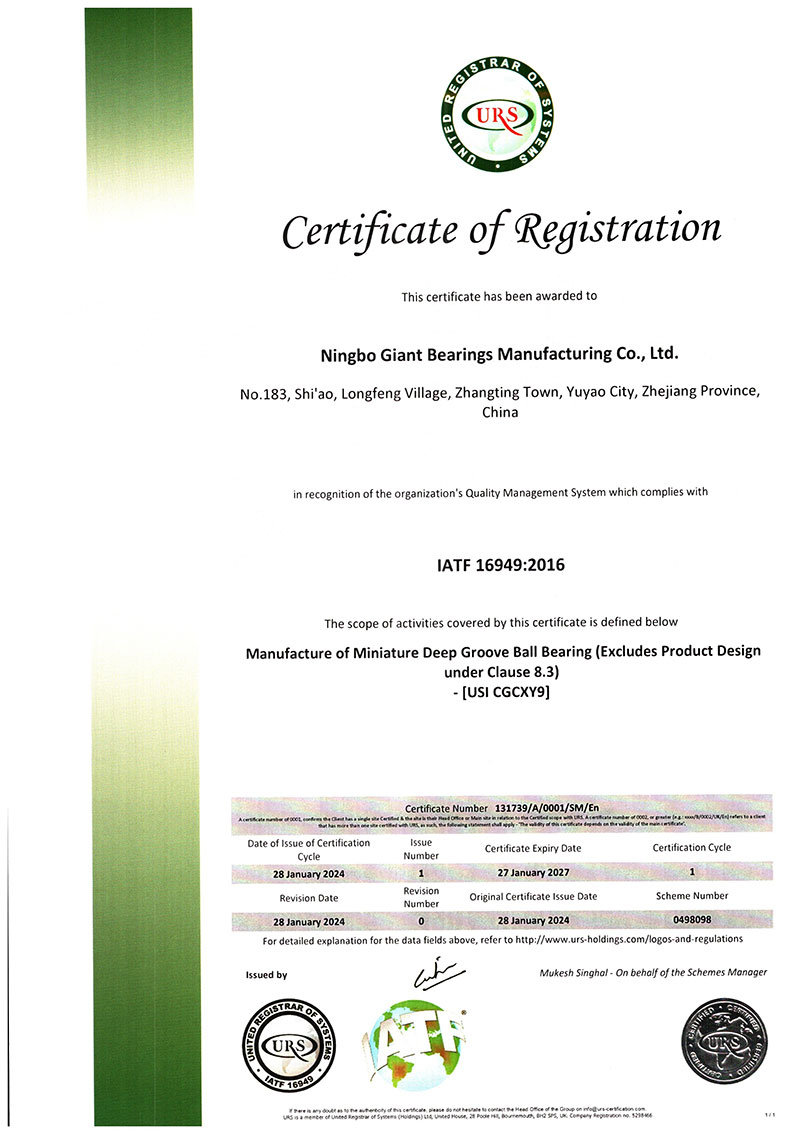

Pengeluaran mengikut sistem pengurusan kualiti ISO 9001 dan IATF 16949, meliputi pemeriksaan bahan, kawalan dimensi dan pengesahan pemasangan akhir.

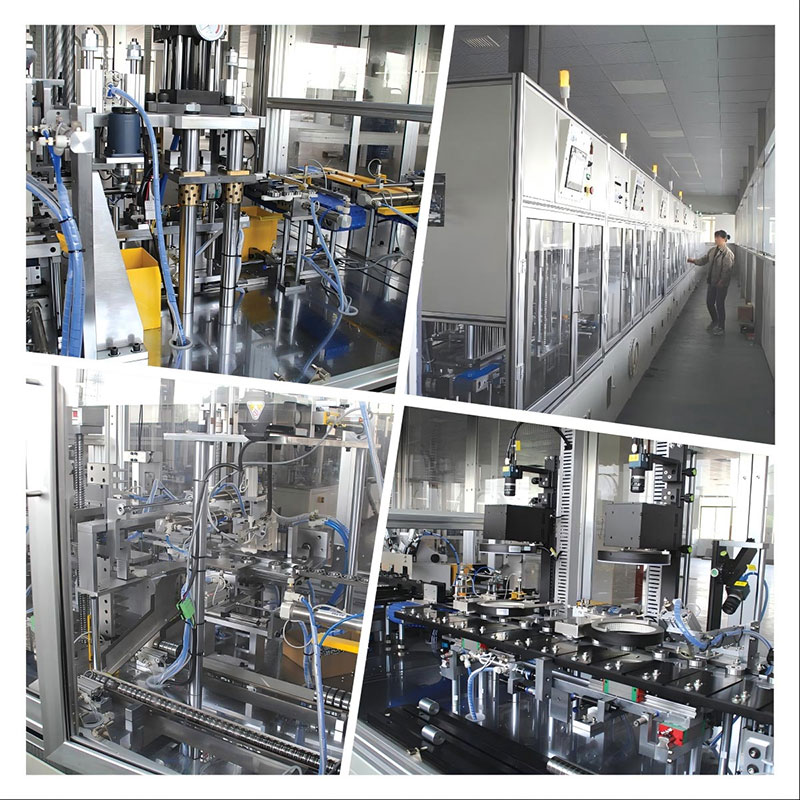

Keupayaan Pembuatan Teknikal
BMT Bearings menghasilkan 1300 Series Self-Aligning Ball Bearings melalui proses piawai yang merangkumi:
- Ujian spektrum bahan mentah sebelum pengeluaran
- Rawatan haba dengan sasaran kekerasan terkawal
- Pengisaran CNC bagi laluan perlumbaan dalam dan luar
- Pemasangan automatik dengan pramuat/pelepasan terkawal
- 100% pemeriksaan dimensi utama sebelum pembungkusan
Item pemeriksaan biasanya termasuk:
- Pemeriksaan toleransi diameter lubang dan diameter luar
- Pengukuran kelegaan dalaman jejari
- Pemeriksaan bunyi dan getaran (ujian kelompok rawak atau pemeriksaan penuh bergantung pada tahap pesanan)
- Kemasan permukaan dan pengesahan kekerasan
Aplikasi Biasa
Galas Bebola Penjajaran Sendiri Siri 1300 biasanya digunakan dalam:
- Motor elektrik (jenis industri dan isi rumah)
- Pam air dan sistem pengairan
- Jentera pertanian (cth., penuai, peralatan pemprosesan)
- Sistem pengudaraan dan penyejukan
- Penghantar cahaya dan peralatan penghantaran
- Mekanisme tambahan automotif
Aplikasi ini selalunya melibatkan salah jajaran atau pesongan struktur semasa operasi, menjadikan keupayaan penjajaran sendiri penting untuk prestasi yang stabil.
Perkara yang Lazimnya Peduli Pelanggan
Salah jajaran semasa pemasangan
→ Lingkaran luar sfera mengimbangi sisihan sudut, mengurangkan tegasan aci.
Menanggung hingar dalam aplikasi motor
→ Pengisaran ketepatan dan pelepasan terkawal membantu mengurangkan sumber getaran yang tidak normal.
Hayat perkhidmatan pendek di bawah beban berterusan
→ Keluli yang dirawat haba dan geometri dalaman yang dioptimumkan meningkatkan rintangan keletihan.
Kualiti tidak stabil antara kelompok
→ Barisan pengeluaran standard dan prosedur pemeriksaan memastikan kawalan dimensi boleh berulang.
Sistem Kawalan Kualiti
Setiap kumpulan pengeluaran diuruskan di bawah sistem kualiti yang boleh dikesan, termasuk:
- Rekod pemeriksaan bahan masuk
- Pemantauan dimensi dalam proses
- Laporan pemeriksaan akhir sebelum penghantaran
- Pelabelan kebolehkesanan kelompok untuk pesanan eksport
Ini membolehkan pelanggan industri mengesahkan konsistensi merentas pesanan berulang.
Pilihan Bekalan & Penyesuaian
Kami menyokong:
- Penjenamaan dan pembungkusan OEM
- Kelegaan tersuai (C2, C3 atau keperluan yang ditentukan pelanggan)
- Pelarasan bahan dan kekerasan untuk persekitaran tertentu
- Pembungkusan eksport pukal untuk pengedar
Mengapa Galas BMT
Bearing BMT memfokuskan pada bekalan industri jangka panjang dan bukannya jualan satu masa. Sistem pengeluaran kami direka bentuk untuk kawalan dimensi yang konsisten, jadual penghantaran yang stabil, dan kualiti pembuatan berulang untuk kerjasama peringkat OEM dan pengedar.
